TRB传感器_TRB扭矩传感器韩国Dacell

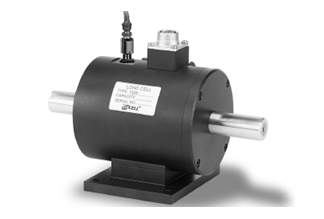

TRB扭矩传感器

产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号:TRB扭矩传感器

产品特点:

l  TRB 传感器测量连续旋转扭矩.

l  连接器铂金涂层,保证长期信号稳定,精度高

l  量程范围:9.807N-m~19.61kN-m

l  安全过载:120% R.C.

l  适用于大部分工业设备量,包括汽车零部件,如离合器、变速箱、电机和水泵测试

韩国Dacell TRB扭矩传感器技术参数

规格

参数值

额定量程(R.C.)

1~2000f-m (9.807N-m~19.61kN-m)

额定输出(R.O.)

1.5mV/V±1%(1~5f-m:1mV/V)

非线性

0.3%R.O

滞后

0.2%R.O

重复性

0.3%R.O.

可用电压

10V

阻抗

350 Ω ±5%

绝缘阻抗

200 MΩ

额定输出温度影响

0.3% R.O./10 C

零点平衡温度影响

0.2% Load/10 C

安全过载

120% R.O

导线长度

φ7.4 core cable 3m

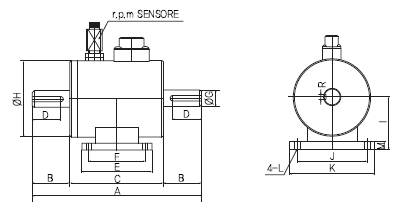

韩国Dacell TRB扭矩传感器尺寸图:

TRB扭矩传感器尺寸


尺寸 :mm


型号

量程

A

B

C

D

E

F

φG

φH

I

J

K

φL

M

R

R.P.M

重量(kg)

TRB-1K

1kgf-m (9.807N-m)

191

43

105

38

68

50

18

72

41

72

86

7

8.5

5x5

5000

3

TRB-2K

2kgf-m (19.61N-m)

191

43

105

38

68

50

18

72

41

72

86

7

8.5

5x5

5000

3

TRB-5K

5kgf-m (49.03N-m)

191

43

105

38

68

50

18

72

41

72

86

7

8.5

5x5

5000

3

TRB-10K

10kgf-m (98.07N-m)

260

55

150

40

100

84

32

100

63

98

115

7

12

10x8

5000

7

TRB-20K

20kgf-m (196.1N-m)

260

55

150

40

100

84

32

100

63

98

115

7

12

10x8

4000

7

TRB-50K

50kgf-m (490.3N-m)

310

80

150

70

120

98

47

118

75

124

148

9

15

12x8

4000

12

TRB-100K

100kgf-m (980.7N-m)

310

80

150

75

120

98

47

118

75

124

148

9

15

12x8

4000

12

TRB-200K

200kgf-m (1.961KN-m)

375

100

175

85

120

98

63

135

90

150

180

10.5

20

18x11

4000

25

TRB-300K

300kgf-m (2.942KN-m)

375

100

175

95

120

98

63

135

90

150

180

10.5

20

18x11

3000

25

TRB-500K

500kgf-m (4.903kN-m)

500

140

220

115

148

118

90

170

114

162

192

11

26

25X14

3000

55

TRB-1000k

1000kgf-m(9.807kN-m)

500

140

220

115

148

118

90

170

114

162

192

11

26

25X14

3000

55

TRB-2000k

2000kgf-m(19.61kN-m)

680

208

264

160

210

172

115

210

138

190

230

13

26

32X18

3000

110
