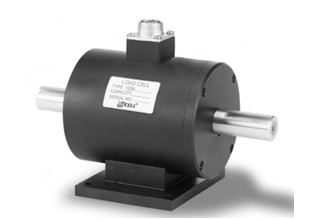

TRD扭矩传感器韩国Dacell

TRD扭矩传感器


产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号:TRD扭矩传感器

产品特点:

l  测量连续、旋转扭矩.

l  铂金涂层可以保证长期信号稳定,高精确度

l  适合大部分工业设备

l  量程范围:2~50kgt-cm, 1~2000kgf-m

l  适用于自动零部件,如离合器、制动器、变速器等测试设备

l  选项 : 安装支架

韩国Dacell TRD扭矩传感器产品技术参数

规格

参数值

额定量程(R.C)


2, 5, 10, 20, 30, 50(kgt-cm)

1, 2, 3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000(kgf-m)
0.196, 0.490, 0.981, 1.961, 2.942, 4.903, 9.807,
19.61,

 29.42, 49.03, 98.07, 196.1, 490.3, 980.7(N-m)

1.961, 4.903, 9.807, 19.61(kN-m)

额定输出(R.O)

1.5mV/V±1%(2f-cm to 5kgf-m:1mV/V)

非线性

0.3% R.O.

滞后

0.3% R.O.

重复性

0.2% R.O.

可用电压

10 VA

阻抗

350±5%

绝缘阻抗

200 M

额定输出温度影响

0.3% R.O / 10

零点平衡温度影响

0.2% Load / 10

安全过载

120% R.C

导线长度

φ7.4 core cable 3m

韩国Dacell TRD矩传感器产品尺寸:

TRD扭矩传感器尺寸

尺寸 单位:mm

型号

量程

A

B

C

D

E

F

φG

φH

I

J

K

φL

M

R

R.P.M

TRD-2KC

2kgf-cm(0.196N-m)

84

16

52

12

42

32

8

60

34

65

76

5.5

8

1

6000

TRD-5KC

5kgf-cm(0.490N-m)

84

16

52

12

42

32

8

60

34

65

76

5.5

8

1

6000

TRD-10KC

10kgf-cm(0.981N-m)

84

16

52

12

42

32

8

60

34

65

76

5.5

8

1

6000

TRD-20KC

20kgf-cm(1.961N-m)

84

16

52

12

42

32

8

60

34

65

76

5.5

8

1

6000

TRD-30KC

30kgf-cm(2.942N-m)

84

16

52

12

42

32

12

60

34

65

76

5.5

8

1.5

6000

TRD-50KC

50kgf-cm(4.903N-m)

84

16

52

12

42

32

12

60

34

65

76

5.5

8

1.5

6000

TRD-1K

1kgf-m(9.807N-m)

90

16

58

12

46

32

18

72

41

80

94

6.5

8.5

5x5

6000

TRD-2K

2kgf-m(19.61N-m)

90

16

58

12

46

32

18

72

41

80

94

6.5

8.5

5x5

6000

TRD-3K

3kgf-m(29.42N-m)

90

16

58

12

46

32

18

72

41

80

94

6.5

8.5

5x5

6000

TRD-5K

5kgf-m(49.03N-m)

180

42.5

95

35

64

50

18

80

46

80

100

7

12

5x5

6000

TRD-10K

10kgf-m(98.07N-m)

180

42.5

95

35

64

50

18

80

46

80

100

7

12

5x5

6000

TRD-20K

20kgf-m(196.1N-m)

220

55

110

45

100

84

32

100

63

98

115

7

12

10x8

4000

TRD-50K

50kgf-m(490.3N-m)

220

55

110

45

100

84

32

100

63

98

115

7

12

10x8

4000

TRD-100K

100kgf-m(980N-m)

280

80

120

69

120

98

47

100

66

124

148

8.5

15

12x8

4000

TRD-200K

200kgf-m(1.961KN-m)

280

80

120

69

120

98

47

100

66

124

148

8.5

15

12x8

4000

TRD-500K

500kgf-m(4.903KN-m)

390

130

130

100

126

100

90

172

101

154

180

11

20

25x14

2000

TRD-1000K

1000kgf-m(9.807KN-m)

390

130

130

100

126

100

90

172

101

154

180

11

20

25x14

2000

TRD-2000K

2000kgf-m(19.61KN-m)

440

150

140

120

148

110

115

210

130

190

228

13

23

32x18

2000
