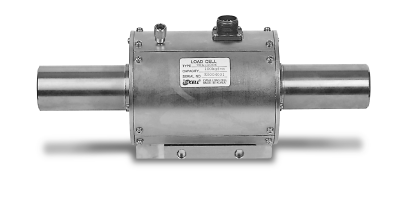

TRA韩国Dacell扭矩传感器_TRA传感器

TRA扭矩传感器

产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号:TRA扭矩传感器

产品特点:

l  TRA 测量连续旋转物体扭矩

l  铂金涂层得连接器,能保证长期信号稳定,高精度

l  量程范围:9.807N-m~2.942kNm

l  适用于大多数工业设备测量

l  应用包括汽车零部件,如离合器、变速箱,电机和水泵性能测试

l  选项 : r.p.m. 传感器, 安装支架

韩国Dacell TRA扭矩传感器技术参数:

规格

参数值

定量程(R.C)

1~300f-m
(9.807N-m~2.942kNm)

(R.O)

1.5mV/V±1%(1~5f-m:1mV/V)

非线性

0.3%R.O.

滞后

0.2%R.O.

重复性

0.3%R.O.

可用电压

10V

阻抗

350?±1%

绝缘

200M?

度影

0.3% R.O/10

零点平衡温度影

0.2% Load/10

安全过载

120% R.C.

导线长度

φ7.4core coble 3m

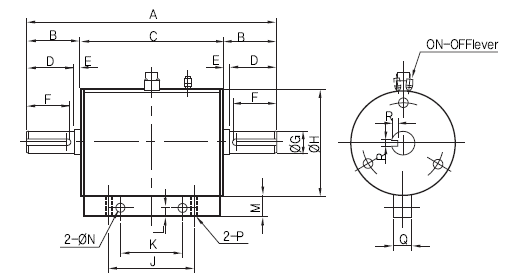

韩国Dacell TRA扭矩传感器尺寸图:

TRA扭矩传感器尺寸

尺寸 单位:mm

型号

量程

A

B

C

D

E

F

φG

φH

J

K

L

M

N

P

Q

R

重量(kg)

TRA-1K

1kgf-m(9.807N-m)

203

43

117

38

5

35

18

85

90

50

7

17

7

M6

15

5x5

3

TRA-2K

2kgf-m(19.61N-m)

203

43

117

38

5

35

18

85

90

50

7

17

7

M6

15

5x5

TRA-5K

5kgf-m(49.03N-m)

203

43

117

38

5

35

18

85

90

50

7

17

7

M6

15

5x5

TRA-10K

10kgf-m(98.07N-m)

240

55

130

50

5

45

32

100

90

50

7

17

7

M6

15

10x8

7

TRA-20K

20kgf-m(196.1N-m)

240

55

130

50

5

45

32

100

90

50

7

17

7

M6

15

10x8

TRA-50K

50kgf-m(490.3N-m)

340

95

150

90

5

85

47

118

100

60

8

20

9

M8

17

12x8

12

TRA-100K

100kgf-m(980.7N-m)

340

95

150

90

5

85

47

118

100

60

8

20

9

M8

17

12x8

TRA-200K

200kgf-m(1.961KN-m)

360

103

154

100

3

95

63

135

100

60

8

20

9

M8

17

18x11

23

TRA-300K

300kgf-m(2.942KN-m)

360

103

154

100

3

95

63

135

100

60

8

20

9

M8

17

18x11
