TRC传感器_韩国Dacell TRC扭矩传感器

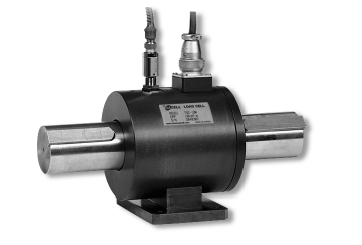

TRC扭矩传感器

产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号TRC扭矩传感器

产品特点:

l  TRC 无刷式传感器,为高转数设计

l  该传感器无需维护,耐用

l  量程范围9.807, 19.61, 49.03, 98.07, 196.1, 490.3, 980.7(N-m) 1.961, 4.903, 9.807, 19.61(kN-m)

l  可用于各种实验,包括飞机发动机测试等高转数,高精度测试

l  选项 : r.p.m. 传感器, Foot mount

韩国Dacell TRC扭矩传感器技术参数:

规格

参数值

额定量程(R.C)

1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000(kgf-m)

9.807, 19.61, 49.03, 98.07, 196.1, 490.3, 980.7(N-m)

1.961, 4.903, 9.807, 19.61(kN-m)

额定输出(R.O)

1.3mV/V±1%

非线性

±0.5% R.O.

滞后

±0.5% R.O.

重复性

±0.5% R.O.

可用电压

2 VAC

使用温度

0 ~60

额定输出温度影响

0.3% R.O / 10

零点平衡温度影响

0.2% Load / 10

安全过载

120% R.C

导线长度

cable φ10, 4core shield 5m

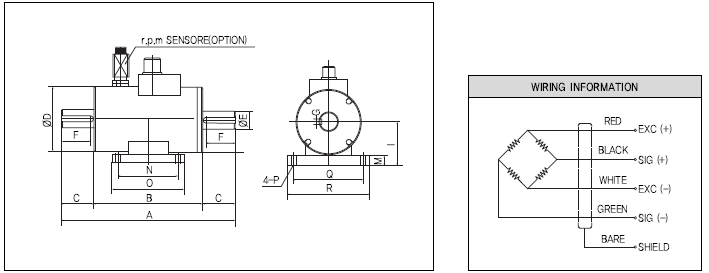

 韩国Dacell TRC扭矩传感器尺寸图:

TRC扭矩传感器尺寸

尺寸 单位:mm

型号

量程

A

B

C

φD

φE

F

G

I

M

N

O

φP

Q

R

R.P.M

重量(kg)

TRC-1K

1kgf-m (9.807N-m)

236

146

45

84

17

40

5x5

55

12

83

101

7

91

109

10,000

3

TRC-2K

2kgf-m (19.61N-m)

236

146

45

84

17

40

5x5

55

12

83

101

7

91

109

10,000

TRC-5K

5kgf-m (49.03N-m)

236

146

45

84

17

40

5x5

55

12

83

101

7

91

109

10,000

TRC-10K

10kgf-m (98.07N-m)

240

150

45

90

25

40

8x7

60

12

83

101

7

97

115

10,000

8

TRC-20K

20kgf-m (196.1N-m)

240

150

45

90

25

40

8x7

60

12

83

101

7

97

115

10,000

TRC-50K

50kgf-m (490.3N-m)

302

162

70

114

45

60

10x8

75

15

97

121

9

123

147

8,000

15

TRC-100K

100kgf-m (980.7N-m)

302

162

70

114

45

60

10x8

75

15

97

121

9

123

147

8,000

TRC-200K

200kgf-m (1.961KN-m)

336

176

80

148

70

70

18x11

95

20

97

121

9

157

181

5,000

25

TRC-500K

500kgf-m (4.903KN-m)

336

176

80

148

70

70

18x11

95

20

97

121

9

157

181

5,000

TRC-1000K

1000kgf-m (9.807KN-m)

445

185

130

173

90

110

25x14

110

20

108

134

11

184

210

3,800

55

TRC-2000K

2000kgf-m (19.61KN-m)

513

193

160

203

110

140

28x16

128

23

121

159

13

216

254

3,000

110
