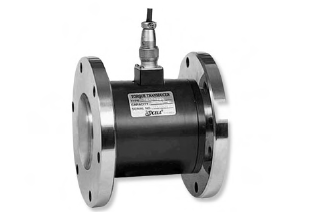

TRE扭矩传感器_TRE传感器韩国Dacell

TRE扭矩传感器


产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号:TRE扭矩传感器

产品特点:

l  接触式扭矩传感器

l  测量旋转、连续扭矩

l  量程范围:196.1N-m~4.903kN-m

l  安全过载:150%

l  专为小空间,大容量的设备设计

韩国Dacell TRE扭矩传器技术参数:

规格

参数值

定量

20kgf~500kgf-m (196.1N-m~4.903kN-m)

输出

1.5mV/V

非线性

0.3%

滞后

0.3%

重复性

0.3%

入阻

350Ω±5%

出阻

350Ω±3%

绝缘

300MΩ

补偿温度范

-10~60

可用温度范

-20~70

零点平衡温度影

0.08% R.O / 10

度影

0.08% Load / 10

可用电压

10V DC

安全过载

150% R.C

导线

φ7 Shield 3m

韩国Dacell TRE扭矩传感器结构尺寸

TRE扭矩传感器结构尺寸

尺寸 单位:mm

型号l

量程

A

B

C

φD

φE

φF

φG

H

I

J

K

L

P

R.P.M

TRE-20K

20kgf-m (196.1N-m)

130

98

12

65

52

127

81

38

6-φ6.5

50

64

105

M6DP.8

5,000

TRE-50K

50kgf-m (490.3N-m)

134

102

12

76

62

136

88

41.5

6-φ8.5

40

64

114

M6DP.8

4,000

TRE-100K

100kgf-m (980.7N-m)

134

102

12

86

68

156

100

48

8-φ10.5

48

64

130

M6DP.8

4,000

TRE-200K

200kgf-m (1.961KN-m)

148

108

16

102

75

172

116

56

8-φ10.5

50

68

146

M8DP.8

3,000

TRE-300K

300kgf-m (2.942KN-m)

148

108

16

102

75

172

116

56

8-φ10.5

50

68

146

M8DP.8

3,000

TRE-500K

500kgf-m (4.903KN-m)

150

102

16

107

81

184

128

62

8-φ10.5

56

74

158

M8DP.8

3,000
