TRS扭矩传感器_韩国Dacell TRS传感器

TRS扭矩传感器

产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号:TRS扭矩传感器

产品特点:

l  动态扭矩传感器

l  TRS 扭矩传感器能快速、准确测量螺栓螺母拧紧力扭矩

l  可在两个方向上移动,测量收紧和放松的扭矩

l  也可以用来测量机械的扭矩力

l  量程范围:0.196N-m~294.2N-m

韩国Dacell TRS扭矩传感器技术参数

规格

参数值

定量程(R.C.)

2kgf-cm~3000kgf-cm (0.196N-m~294.2N-m)

(R.O.)

1.3mV/V

非线性

0.3%R.O

滞后

0.3%R.O

重复性

0.3%R.O

入阻

350±3Ω

出阻

350±3Ω

绝缘

300MΩ

补偿温度范

-10~60

可用温度范

-20~70

安全过载

150%R.C

可用电压

10V DC

零点平衡温度影

0.05%R.O/10

度影

0.1% Load/10

可用电压

10V DC

安全过载

150%R.C

导线长度

φ4 Shield 3m

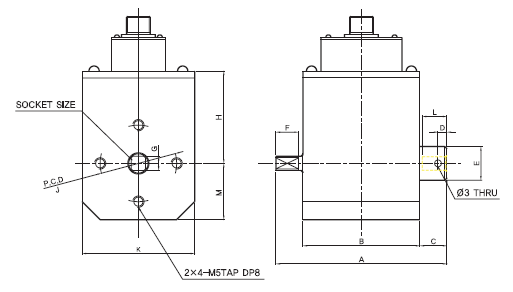

韩国Dacell TRS扭矩传感器尺寸图:

TRS扭矩传感器尺寸

尺寸 :mm

型号

Socket Size

A

B

C

D

φE

F

G

M

K

L

J

H

2, 5, 10kgf-cm
(0.196N-m, 0.490N-m, 0.980N-m)

1/4˝

76

52

12

4

15

10

6.35

25

50

11

34

41

20, 50kgf-cm
(1.961N-m, 4.903N-m)

3/8˝

82

56

12

4

15

12.5

9.53

25

50

13

34

41

100, 300kgf-cm
(9.807N-m, 29.42N-m)

1/2˝

96

58.5

19.5

7

20

16

12.7

31

62

17

44

42

500, 1000kgf-cm
(49.03N-m, 98.07N-m)

3/4˝

106

58

24

10

30

22

19.1

34

68

22

52

53

2000, 3000kgf-cm
(196.12N-m, 294.20N-m)

1˝

123

58

33

14

40

29.2

25.4

39

78

28

62

54
