TCN系列扭矩传感器_韩国Dacell TCN系列传感器

TCN系列扭矩传感器


产品品牌:韩国Dacell,韩国大拿

产品名称: 扭矩传感器

产品型号:TCN系列扭矩传感器

产品特点:

l  测量静态扭矩力

l  量程可选:9.807N-m~19.61kN-m

l  固定物体或在一定的角度范围内旋转

l  精度高,稳定性好

l  激励电压:10VDC

l  应用:各种汽车的扭矩测量部分,气动和电动螺丝刀等。

韩国Dacell TCN系列扭矩传感器技术参数:

规格

参数值

额定量程(R.C.)

2kgf-cm~2000kgf-m (0.196N-m~19.61kN-m)

额定输出(R.O.)

1mV/V±1%

非线性

0.3%(0.1kgf-m under 0.5% R.O.)

滞后

0.3%(0.1kgf-m under 0.5% R.O.)

重复性

0.02% of R.O.

输入阻抗

350Ω ±1%

输出阻抗

350Ω ±1%

绝缘阻抗

2000 MΩ

零点平衡温度影响

±0.1% R.O./10

额定输出温度影响

±0.1% Load/

激励电压

10V DC

安全过载

120% R.O

电缆

φ5.5 4core cable, 3m

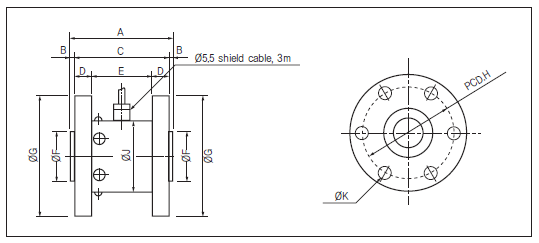

韩国Dacell TCN系列扭矩传感器产品尺寸图:

TCN系列扭矩传感器产品尺寸

型号

量程

A

B

C

D

E

φF

φG

H

J

φK

TCN-2KC

2kgf-cm (0.196N-m)

61

3

55

5

45

20

58

46

33

2x4 - φ4.5

TCN-3KC

3kgf-cm (0.294N-m)

61

3

55

5

45

20

58

46

33

2x4 - φ4.5

TCN-5KC

5kgf-cm (0.490N-m)

61

3

55

5

45

20

58

46

33

2x4 - φ4.5

TCN-10KC

10kgf-cm (0.981N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-20KC

20kgf-cm (1.961N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-30KC

30kgf-cm (2.942N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-50KC

50kgf-cm (4.903N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-1K

1kgf-m (9.807N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-2K

2kgf-m (19.61N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-3K

3kgf-m (29.42N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-5K

5kgf-m (49.03N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-10K

10kgf-m (98.07N-m)

61

3

55

10

35

40

80

66

48

2x4 - φ6.5

TCN-20K

20kgf-m (196.1N-m)

86

3

80

15

50

40

98

78

48

2x6 - φ10.5

TCN-50K

50kgf-m (490.3N-m)

130

3

124

20

84

60

118

95

68

2x6 - φ10.5

TCN-100K

100kgf-m (980N-m)

136

3

130

20

90

60

146

115

75

2x6 - φ13

TCN-200K

200kgf-m (1.961KN-m)

146

3

140

25

90

60

166

130

99

2x8 - φ17

TCN-500K

500kgf-m (4.903KN-m)

176

3

170

35

100

60

197

155

98

2x12 - φ17

TCN-1000K

1000kgf-m (9.807KN-m)

180

3

174

37

100

90

248

180

110

2x12 - φ21

TCN-2000K

2000kgf-m (19.61KN-m)

180

3

174

37

100

90

248

180

128

2x12 - φ21
