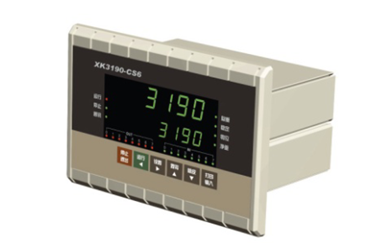

XK3190-CS6控制仪表_XK3190-CS6耀华控制仪表

XK3190-CS6控制仪表

产品品牌:Yaohua仪表,Yaohua称重显示仪表

产品型号:XK3190-CS6控制仪表

产品价格:在线询价

产品简介:

XK3190-CS6称重显示控制器采用Cortex M3内核的32ARM处理器的数字化称重传感器仪表。本显示器可方便地与数字化称重传感器连接组成配料秤、定量包装秤等,适用于各种高速度与高精度称重要求的控制场合。

XK3190-CS6控制仪表产品特点:

l  具备加法定量秤、减法定量秤、自控分选秤、外控分选秤等四种可选择工作程序,分选秤可设为通用分选秤或峰值保持秤,通用性好。作为定量秤或分选秤均可存储5个配方

l  最多可连接8个数字化称重传感器

l  称量数据记录的贮存、检查、删除处理,具有断电数据保护

l  具有精确的时钟、日历、自动闰年、闰月,不受断电影响

l  具有自控功能和多种操作出错信息提示

l  标准配置具有8个光电隔离开关量输入,其中2路可作为高速计数输入、编码器输入或中断(即快速响应)输入;8个光电隔离开关量输出(选配外接继电器盒)。仪表的标准版本程序最多可对两种料进行定量控制

l  开关量输入、输出可扩展,每外接1IO扩展盒,可扩展8个开关量输入,8个开关量输出。最多可串接4IO扩展盒。

l  2个独立的异步串行通讯接口,通讯口1RS232,通讯口2RS232/RS422/RS485/Modbus可选,有连续发送/指令应答两种通讯方式

l  并行/串行打印接口,可与多种打印机配套联接

l  可打印中、英文称重记录、累计量、配方或设置标定参数

l  光电隔离20mA电流环大屏幕显示接口

l  1路光电隔离420mA/05V/010V 模拟量输出,可扩展为2

XK3190-CS6控制仪表技术参数:

可连接称重传感器数量:数字化称重传感器8

可连接称重传感器型号:HBM型、耀华型、仅一型、博达型、本原型、威世型、秋毫型

称重传感器供桥电源:12V DC200mA

称重传感器连接方式:采用4线制或2线制RS485

显示:主显示6LED数码管,字高0.56英寸,辅助显示7LED,字高0.4英寸,23个状态指示灯

最大数据存储量:8064个重量数据或4032组时间+重量数据

大屏幕显示接口:采用串行输出方式,20mA电流环信号,可接耀华各种尺寸的大屏幕显示器

通讯接口:2个串行RS232C,其中1个可设置为RS422/RS485,波特率60057600bps 可选

打印接口

并行输出口:可配微型打印机、LT800 KX-P1121LQ1600K等宽行打印机

串行接口:可配接串行接口打印机

开关量输出:8个光电隔离、集电极开路开关量输出,最大控制电压≤30V DC

电流≤100mA8路总电流≤200mA

继电器输出(配继电器盒时)

继电器数量:8

触点容量:  220VAC / 28V DC 0.5A

开关量输入:8光电隔离输入,输入信号 +12+24V DC,脉冲宽度应大于0.2s

模拟量输出

1个光电隔离的模拟量输出,可扩展为2个。可设置为4-20mA / 0-5V / 0-10V 三种模式之一

准确度≤0.2%FS

负载能力:4-20mA     最大负载电阻 250Ω;0-5V / 0-10V   输出阻抗  1Ω

工作电源:110230V AC50/60 Hz

工作环境温度、湿度:0℃~40℃;≤90RH

储运温度、湿度:-2050℃;≤90RH

重量:0.9kg
