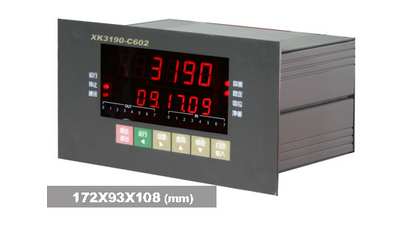

XK3190-C602控制仪表_耀华仪表XK3190-C602

XK3190-C602控制仪表

产品品牌:Yaohua仪表,Yaohua称重显示仪表

产品型号:XK3190-C602控制仪表

产品价格:在线询价

产品简介:

XK3190-C602称重显示控制器采用Cortex M3内核的32ARM处理器及高精度Σ- A/D转换器件,对重量信号进行转换显示,最高可达200/秒的转换速度。本显示器可方便地与电阻应变式传感器连接组成配料秤、定量包装秤等,适用于各种高速度与高精度称重要求的控制场合。

XK3190-C602控制仪表产品特点:

l  具备加法定量秤、减法定量秤、自控分选秤、外控分选秤等四种可选择工作程序,分选秤可设为通用分选秤或峰值保持秤,通用性好。作为定量秤或分选秤均可存储5个配方

l  AD速度可设置,数字滤波强度可设置

l  称量数据记录的贮存、检查、删除处理,具有断电数据保护

l  具有精确的时钟、日历、自动闰年、闰月,不受断电影响

l  标准配置具有8个光电隔离开关量输入,其中2路可作为高速计数输入、编码器输入或中断(即快速响应)输入;8个光电隔离开关量输出(选配外接继电器盒)。

l  仪表的标准版本程序最多可对两种料进行定量控制开关量输入、输出可扩展,每个IO扩展盒,可扩展8个开关量输入,8个开关量输出。

l  最多可串接4IO扩展盒,总IO数量可达到4040

l  2个独立的异步串行通讯接口,通讯口1RS232,通讯口2RS232/RS422/RS485可选 ,有连续发送和指令应答两种通讯方式

l  并行/串行打印接口,可与多种打印机配套联接

l  可打印中、英文称重记录、累计量、配方或设置标定参数

l  光电隔离20mA电流环大屏幕显示接口

l  1路光电隔离4-20MA/0-5V/0-10V模拟量输出

XK3190-C602控制仪表技术参数:

准确度等级:3

最大检定分度数:n=3000

每检定分度值e的最小输入信号电压:1μV

输入信号范围:-15mV  15mV

称重传感器供桥电源DC5V80mA。可接1 ~ 4350Ω传感器

称重传感器连接方式:采用6线制,长线自动补偿

显示:主显示6LED数码管,字高0.56英寸,辅助显示6LED,字高0.4英寸,23个状态指示灯

实时钟:有,仪表面板可显示时间/日期

最大数据存储量:8064个重量数据或4032组时间+重量数据

大屏幕显示接口:采用串行输出方式,20MA电流环信号

通讯接口:2个串行RS232C,其中1个可设置为RS422/RS485,波特率600-57600可选

并行打印口:可配微型打印机、LT800KX-P1121LQ1600K等宽行打印机

开关量输出:8个光电隔离、集电极开路开关量输出,可外配8路继电器盒

开关量输入:8光电隔离输入,输入信号+12+24V DC

开关量输入输出扩展:最多可接4个扩展模块,每个扩展模块为8个光电隔离输入,8个光电隔离继电器输出

模拟量输出:1路光电隔离输出,可设置为4-20mA/0-5V/0-10V  3种模式之一

工作电源:110230V AC 50/60HZ

使用温度、湿度: 0°C 40°C≤90%RH

储运温度:-20°C 50°C≤90%RH

安装开孔尺寸:152*77mm

自重量:约0.8Kg
