浅谈激光位移传感器的工作原理

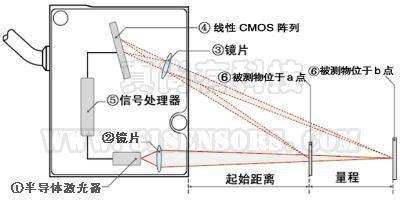

激光位移传感器原理图：
基本原理是光学三角法：
半导体激光器①被镜片②聚焦到被测物体⑥。反射光被镜片③收集，投射到CMOS阵列④上；信号处理器⑤通过三角函数计算阵列④上的光点位置得到距物体的距离。
按照测量原理,激光位移传感器原理分为激光三角测量法和激光回波分析法,激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量，下面分别介绍激光位移传感器原理的两种测量方式。
激光三角测量法原理
激光发射器通过镜头将可见红色激光射向被测物体表面，经物体反射的激光通过接收器镜头，被内部的CCD线性相机接收，根据不同的距离，CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物体之间的距离。
同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。如果使用开关量输出，则在设定的窗口内导通，窗口之外截止。另外，模拟量与开关量输出可独立设置检测窗口。
采取三角测量法的激光位移传感器最高线性度可达1um，分辨率更是可达到0.1um的水平。
激光回波分析法
激光位移传感器采用回波分析原理来测量距离以达到一定程度的精度。传感器内部是由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成。激光位移传感器通过激光发射器每秒发射一百万个激光脉冲到检测物并返回至接收器，处理器计算激光脉冲遇到检测物并返回至接收器所需的时间，以此计算出距离值，该输出值是将上千次的测量结果进行的平均输出。激光回波分析法适合于长距离检测，但测量精度相对于激光三角测量法要低，与真尚有拥有全系列的远距离激光测距传感器，贝特威产品最远检测距离可达250m，真尚有可达3000m。
