Model 86403扭矩传感器_德国Burster

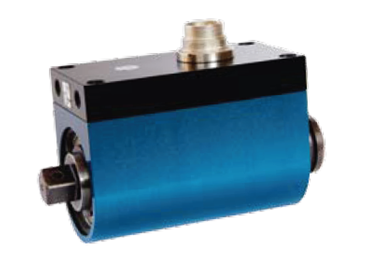

Model 86403扭矩传感器

产品品牌:德国Burster

产品型号:Model 86403扭矩传感器

产品名称:旋转式转矩传感器

产品特点:

l  旋转式转矩传感器

l  测量范围在01Nm01000Nm

l  体积小巧,结构紧凑,高量侧精度,多种联结方式可选

l  旋转速度可达3000 /分钟(短期)

l  顺时针和逆时针设计

l  适用于汽车行业,工业,实验室等场合的静态及动态测量

德国Burster Model 86403扭矩传感器技术参数:

桥路电阻(全桥):350 Ω

激励电压:2 ... 12 V DC

灵敏度:0.5 mV/V, 1mV/V2 mV / V(见表格)

特性公差:0.1%

操作温度范围:± 10 °C ... + 60 °C

额定温度范围:± 5 °C ... + 50 °C

温度对零度的影响:± 0.01 % F.S./K

温度对灵敏度的影响:± 0.003 % Rdg./K

综合误差:≤±0.1% F.S.

在不变的安装位置相对价差:≤±0.05% F.S.

最大旋转速度:≤ 0 ... 12 Nm  20001/分钟

最大旋转速度:0 ... 25 Nm to 0 ... 160 Nm  15001/分钟

最大旋转速度:0 ... 500 Nm to 0 ... 1000 Nm 10001/分钟

最大旋转速度:0 ... 2000 Nm to 0... 5000 Nm  5001/分钟

最大运转扭矩:额定转矩的120%

动态力矩(峰值):额定转矩最大为70%

极限转矩(静态):额定转矩的130%

分离扭矩(静态):公称转矩250%

材料:高强度热处理钢,类似1.282612738

防护等级:符合EN 60529  IP50

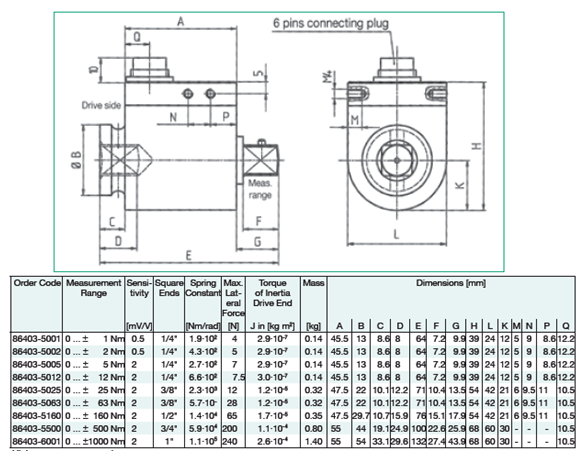

德国Burster Model 86403扭矩传感器尺寸图:

Model 86403扭矩传感器尺寸图

如果您对德国Burster Model 86403扭矩传感器的接线、图片、参数、厂家、型号、量程、尺寸、安装使用有任何疑问,请联系【广州洋奕电子】王经理了解详情,欢迎拨打全国统一服务热线:020-81969785

Model 86403系列扭矩传感器完整型号推荐:

86403-5001 0 ... ± 1 Nm

86403-5002 0 ... ± 2 Nm

86403-5005 0 ... ± 5 Nm

86403-5012 0 ... ± 12 Nm

86403-5025 0 ... ± 25 Nm

86403-5063 0 ... ± 63 Nm

86403-5160 0 ... ± 160 Nm

86403-5500 0 ... ± 500 Nm

86403-6001 0 ... ±1000 Nm
