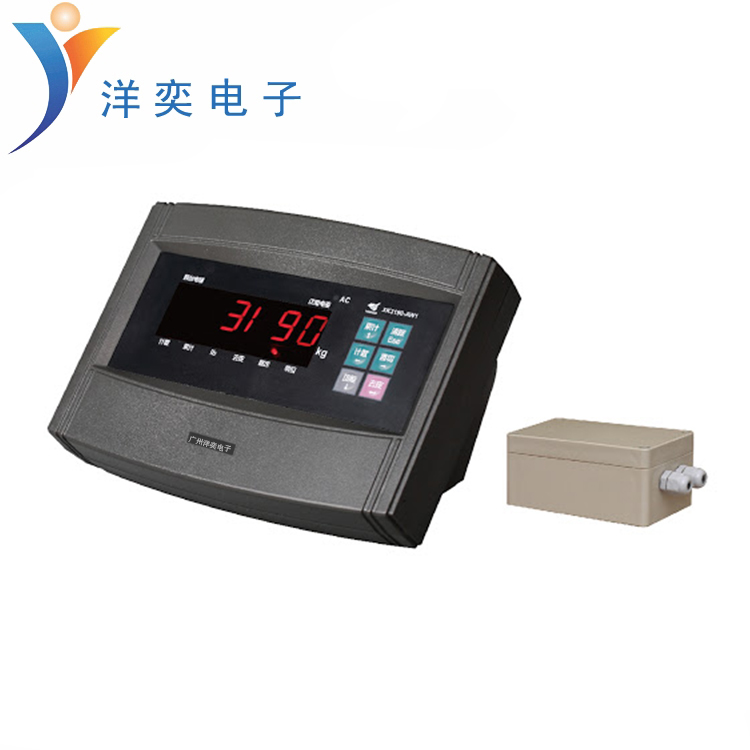

XK3190-AW1是无线数字/模拟平台秤指示器，可与无线接线盒连接使用。可以应用于配备1-4个称重传感器的静态称重系统。

小号 TANDARD功能

◆跳频自动，可以越过干扰重的频段，可以与具有相同频段的WIFI，蓝牙一起使用。能够设置30个单独的通信通道，可以在同一地点同时使用30套无线系统。

◆超低功耗一次

可连续使用40H以上。

模拟无线接线盒可以使用超过120H一次充电，可以开启2个月以上的电源。

数字无线接线盒可一次使用超过90H，一次充电可使用超过2个月。

◆可与动物秤指示器配合使用，速度快，刷新快，可快速归零。

◆电池过度使用时，指示器和无线接线盒均具有低功率保护功能。

◆具有累加，计数，公斤/磅，动物秤，串行通讯功能等。

◆蓝牙2.0输出可选

技术参数

无线通讯

◆频率范围：2.4GHz〜2.525GHz

◆距离：20米无遮蔽

◆模拟无线接线盒

◆输入信号范围：-16〜18mV

◆连接传感器的

数量：1〜4只350Ω ◆验证数：3000

◆电源：6V / 4AH充电电池

◆上电时间：3个月以上

◆连续工作时间：160H（350Ω下为1〜4）

数字无线接线盒

◆连接数：1

◆称重传感器通讯协议：上海耀华

◆称重传感器电源：6V

◆电源：： 6V / 2.8AH充电电池

◆电源：2个月以上

◆连续工作时间：120H

指示灯

◆显示：6位LED，13个状态指示灯

◆接口：RS232串口，波特率：600〜19200，可连接指定的迷你打印机

◆交流电源：交流187〜242V 49〜51Hz

◆直流电源：内置充电电池DC 6V / 4AH

◆电池使用时间：40H

XK3190-AW1仪表蓄电池使用

1、充电

仪表处于关机状态，接通交流电源（AC 指示符亮），仪表就开始对蓄电池充电，充电时间约 20~30 小时。（“仪表电量”不能指示充电状态）接通交流电源开机，仪表使用交流电源供电，同时会对蓄电池进行慢冲, 充电时间约 30~40 小时。

2、使用

不接通交流电源开机，仪表即使用内置的蓄电池供电。

一次充电约可以使用 100 小时（典型值）；

3、电量指示

仪表右上方“仪表电量”指示符，指示仪表内部电池的剩余电量。

3 格全满表示电量充足；2 格表示电量较足；1 格表示电量不足，必须马上接通交流电源充电；全部消失表示电量已全部耗尽，为保护蓄电池仪表，仪表会自动关机，请充电后再使用。

XK3190-AW1 RS232串行通讯

1、接口定义

AW1 采用 9 芯 D 型插针座输出 RS232 信号，其中 3 号脚为 TXD，5 号脚为 GND，见下图

2、和电脑的接线方法

AW1 仪表和电脑 RS232 串口连接方法见下表

AW1仪表9芯针脚位 电脑 9 芯针脚位 说明

3 号脚（TXD） 2 号脚（RXD） 数据线：仪表发送，电脑接收

5 号脚（GND） 5 号脚（GND） 地线

2 号脚（空脚） 3 号脚（TXD） 防止数据线插错用，可以不接

XK3190-AW1信息提示

1. Err 03 表示： 超载报警，须立即卸下全部或部分载荷。

2. Err 04 表示： 仪表和无线接线盒失去通讯，请按如下方法检查和处理：

检查仪表和无线接线盒之间距离是否过远或者有遮挡

检查无线接线盒蓄电池是否没电

检查周围是否有同频段的仪表、无线接线盒或其他设备干扰

仪表或无线接线盒无线通讯部分损坏，请返厂维修

3. Err 05 表示： 无线接线盒传感器接口故障，请按如下方法检查和处理：

检查传感器及其连线

无线接线盒传感器接口损坏，请返厂维修

4. Err 10 表示： 计数采样单重太轻，采样失败。

5. Err 15 表示： 计数采样单重较轻，误差较大。

6. Err 13 表示： 不符合操作条件。

7. Err 14 表示： 累计重量超过 999999（不考虑小数点），累计次数大于 99 次。本次累计操作无效。

8. Err 17 表示： 参数设置超范围。
