电阻应变式荷重传感器是基于这样一个原理：

     弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

     由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述荷重传感器工作原理。

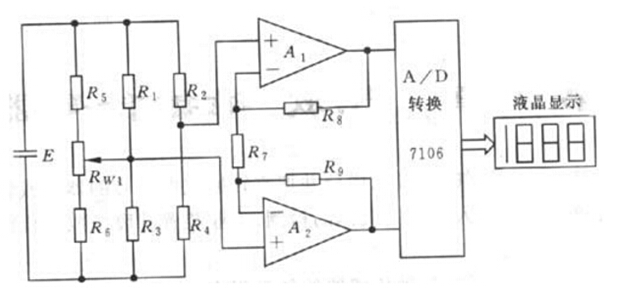

原理及其完整电路图

说明：图中，E为9V的叠层电池，R1-R4是称重传感器的4个电阻应变片，R5、R6与W1组成零点调整电路。当载荷为零时，调节RW1使液晶显示屏显示为零。A1，A2为双运放集成电路LM358中的两个单元电路，组成了一个对称的同相放大器，A/D转换器采用ICL7106双积分型A/D转换器，液晶显示采用3液晶显示片。

1、荷重传感器弹性体的原理

     弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡；其次，它要产生一个高品质的应变场（区），使粘贴在此区的电阻应变片比较理想的完成应变电信号的转换任务。需要说明的是，应变片实际感受的是“平均”状态。

2、传感器电阻应变片

     电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。

设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：

R = ρL/S（Ω） （2—1）

当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：

ΔR = ΔρL/S   ΔLρ/S –ΔSρL/S2 （2—2）

用式（2--1）去除式（2--2）得到

ΔR/R = Δρ/ρ   ΔL/L – ΔS/S （2—3）

另外，我们知道导线的横截面积S = πr2，则 Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4）

从材料力学我们知道

Δr/r = -μΔL/L （2—5）

其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有

ΔR/R = Δρ/ρ   ΔL/L   2μΔL/L

=（1   2μ（Δρ/ρ）/（ΔL/L））*ΔL/L

= K *ΔL/L （2--6）

其中

K = 1   2μ  （Δρ/ρ）/（ΔL/L） （２--７）

式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。

需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3.6之间；其次K值是一个无因次量，即它没有量纲。

在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便

常常把它的百万分之一作为单位，记作με。这样，式（２--６）常写作：

ΔR/R = Kε (2—8)

3、检测电路原理

     检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响容易相互抵销，所以荷重传感器均采用全桥式等臂电桥。其实称重传感器原理上就是压力传感器，形状不一样而已，通常有很多种方法传感的，但我见到，用得比较多，比如地磅用的那些，一般为电涡流式。也就是说，他有一个电涡流触发绕组，然后还有一个传感器感应电涡流强度。

     由于这个传感器整体是金属封装，电涡流在其内部，受到压后形变，涡流就发生变化，放大后就可以读到数据了。然后，封装这个东西的材料，通常选用刚性材料， 总之，就是一般的金属，比如钢，但肯定不会用很软的东西的。至少电涡流方式传感的压力传感器，是不会用软金属制造的。
