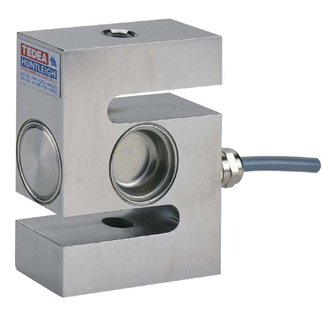

S型称重传感器是传感器中最为常见的一种传感器，主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器。
此类传感器一般采用合金钢材质,胶密封防护处理,安装容易,使用方便,适用于吊秤,配料秤,机改秤等电子测力称重系统。
传感器基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
称重传感器的有很多种类型，有柱式的，桥式的，轮辐式的等等，没一种传感器都有其优势和劣势，就是说每一种传感器都有其最适合的场所使用。再说说S型传感器的一些优点和应用场所。
这种传感器具有拉压两用的功能，可以测量拉力，也可以测量压力。
S型称重传感器一般体积都比较小，量程也不是很大，100KG到500KG之间比较常见。由于这种传感器材料主要是合金钢，这就决定了这种传感器的价格比较低，因此受到广大消费者的青睐。S型称重传感器其抗偏载能力方面，在众多传感器其中也是首屈一指的。其精度高，测量范围好，安装方便。在包装行业得到很多的应用。比如水泥包装机，肥料包装机，液体灌装机等等。
正由于它的性能稳定，价格便宜，适用性强，在很多工业自动化设备上得到广泛的应用。
附transcell BAB称重传感器技术参数：
|
Rated Output |
额定输出 |
2.0mv/v±0.1% |
|
Zero Balance |
零点平衡 |
±3% |
|
Creep after 30 minutes |
蠕变 |
±0.03% |
|
Nonlinearity |
非线性 |
±0.03% |
|
Hysteresis |
滞后 |
±0.03% |
|
Repeatability |
重复性 |
±0.03% |
|
Temp.effect on output |
灵敏度温漂 |
≤0.002% |
|
Temp.effect on zero |
零点温漂 |
≤0.002% |
|
Safe Temp.Range |
可用温度范围 |
-10°C to + 70°C |
|
Temp.Compensated |
温度补偿范围 |
-10°C to + 40°C |
|
Safe Overload |
安全载荷 |
150% |
|
Input Impedance |
输入阻抗 |
410 ohm±5 ohm |
|
Output Impedance |
输出阻抗 |
350 ohm±3 ohm |
|
Insulation Resistance |
绝缘阻抗 |
≥5000 M ohm（50VDC） |
|
Rated Excitation |
推荐激励电压 |
10V DC/AC |
|
Maximum Excitation |
最大激励电压 |
15V DC/AC |
|
Cable Length |
导线长度 |
2.75m |
|
Cable Color Code |
导线颜色 |
Red (+E) Blach(-E) Green(+S) White(-S) |
