皮带秤工作原理

皮带秤,是指对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。电子皮带秤称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。在皮带秤上有一个称重传感器装在称重桥架上,工作时,将检测到皮带上的物料重量送入称重仪表,同时由测速传感器皮带输送机的速度信号也送入称重仪表,仪表将速度信号与称重信号进行积分处理,得到瞬时流量及累计量。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

皮带秤的工作原理

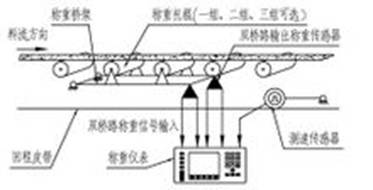

皮带秤的工作原理图

电子皮带秤,由钢制机械秤架,测速传感器,高精度测重传感器,电子皮带秤控制显示仪表等组成(如上图),能对固体物料进行连续动态计量。

称重时,承重装置将皮带上物料的重力传递到称重传感器上,称重传感器即输出正比于物料重力的电压(mV)信号,经放大器放大后送模/数转换器变成数字量A,送到运算器;物料速度输入速度传感器后,速度传感器即输出脉冲数B,也送到运算器;运算器对AB进行运算后,即得到这一测量周期的物料量。对每一测量周期进行累计,即可得到皮带上连续通过的物料总量。

称重显示器主要有数字显示和汉字显示两种,汉字显示为数字显示的升级产品。称重显示器有累计和瞬时流量显示,具有自动调零、半自动调零、自检故障、数字标定、流量控制、打印等功能。汉字显示除此之外还能显示速度。汉字显示在操作时有功能显示,能更好的帮助使用人员操作。
